分板機PCB全自動走刀式分板機-YSV-3A全自動走刀式分板機
產品描述：
YSV-3A是一種全自動圓刀片移動式分板機，可連接裝載機和卸載機，實現無人操作。 它不僅安裝方便，而且操作簡單。 它可以節省更多員工，節省時間和精力。 占地面積小，節省了操作時間。http:// 解決LED照明行業鍘刀分板機設備生產的方案
產品簡介:
1.基板分板機PCB全自動走刀式分板機YSV-3A--PCB全自動走刀式分板機，微電腦控制全自動分板，高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題，適用性廣泛，適合雙面帶有元件的線路板。
2.采用了PLC和觸摸屏人機界面控制系統，自動故障停機顯示，智能參數定位系統，可精準的實現PCB等距或不等距v-cut 槽每一步對位，設置有點動功能，點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。 http:// 解決LED照明行業鍘刀分板機設備生產的方案
3.本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置，快速換板分割，實現一臺機器多種板型分割作業。
4.機器還設有操作技術員使用界面和工程技術員使用界面，操作技術員使用界面可下載相對生產的產品數據工作，但不可更改數據，工程技術員使用界面是帶有密碼輸入，密碼輸入后工程技術員就可對數據更改下載等。
產品特點:
1. PLC精確控制自動分離機，機器可連接到pcb裝載機和卸載機，實現無人操作和全自動分離板。
2，準確自動送板，省去了手動v-cut的麻煩，有效提高了單獨板的效率，防止了人工廢板的出現。
3，本機可保存100套數據，快速更換PCB板，無需重新編寫參數即可快速更換板切，普通員工可快速操作，一機實現各種板型。
4.刀式pcb分板機的應力相對較小，適用于PCB類型。它仍然是兩側帶有元件的電路板的最佳選擇，有效地避免了暗傷和開裂等問題。 5.機器可調節送料器的寬度，以適應PCB板的各種規格。
6.帶有傳送帶的機器，可將分開的PCB板轉移到生產線上。
7，高安全性，光幕和護刀雙重保護，確保安全生產。
http:// 解決LED照明行業鍘刀分板機設備生產的方案
機器內部主要結構寫真
1.基板分板機PCB全自動走刀式分板機定位精度高。
2.切板應力小。
3. 基板分板機PCB全自動走刀式分板機紅外線光幕感應，安全性能高。
4.自動送板、切板，效率更高。
5.可對接上下板機，更省人工
技術參數
型號 YSV-3A
1.名稱 基板分板機PCB全自動走刀式分板機
2.外形尺寸L/W/H 990mm*550mm*1250mm 刀具尺寸 圓刀125mm*3mm 直刀400mm*43.5mm*6mm
3.刀具材質 進口高速鋼 刀具品牌 SKH-9
4.分板厚度 三分之一板厚 分板長度 1mm-5mm
5.分板速度 300mm/s 分板寬度 1mm-200mm最佳(最小片寬，非整拼寬度)
6. 基板分板機PCB全自動走刀式分板機工作氣壓 0. 5-0.8mpa 工作電壓 220V/110V可選
7.設備功率 150W 整機重量 200kg
產品詳細說明
基本描述
切割系統，是指在主軸頭部安裝專用切割的細長刀片，利用主軸的高速旋轉帶動切割刀片，對玻璃、陶瓷、半導體芯片、PCB、EMC線框等材料進行高精度切割。
操作規程
薄片或條形 膠帶安裝 切割 清洗 UV分離
自動切割描述
自動切片系統，是指從上料、定位、切片、清洗/干燥、卸料等一系列過程全部采用全自動操作的切片系統。
主要程序
上料 定位 切割 清洗 卸料
1.自動取出切丁材料，并從雜志轉移到工作平臺。
2.切丁位置自動對齊。
3.自動完成物料的切丁過程。
4.用純凈水和壓縮空氣清洗和干燥切丁材料。
5.自動將切丁材料送到雜志社。
應用程序
自動切割系統廣泛應用于半導體芯片、LED芯片、EMC引線框架、PCB、紅外濾波器、藍寶石玻璃、陶瓷薄板的精密切割。
陶瓷板 硅膠板
硅片 PCB板 玻纖板
操作要求
1.請使用其大氣壓露點在-10 ~ -20℃，殘油分0.1ppm，過濾精度在0.01um/99.5%以上的潔凈壓縮空氣。
2.請?jiān)跍囟葹?0 ~ 25℃的室內使用，其波動范圍控制在±1℃。
3.請將切削水溫度控制在22 ~ 27℃(變化范圍在±1℃)，冷卻水溫度控制在20 ~ 25℃(變化范圍在±1℃)。
4.請避免設備受到?jīng)_擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
5.請避免設備受到?jīng)_擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
6.請嚴格按照我們提供的產品說明書操作。
全自動切割系統YSL-2000AD
1.采用觸摸屏操作。界面設計簡單易行。提供多種語言，如漢語、英語、韓語等。
2. 送料、定位、切料、清洗/干燥、卸料全部自動完成。
3.可滿足高精度切割最大直徑300mm的材料。
4.雙主軸同時切削，比單主軸切削能力提高85%以上。
5.CCD自動對準。
6.系統對壓力、水壓、電流等進行實時監控，避免空氣主軸損壞。
7.切丁主軸:2.4 kw × 2臺(最大60000轉/分)
8.重復定位精度:0.001mm
9.切割速度:0.05 ~ 400mm /秒
10.每個雜志可存放20 ~ 30層框架。
11.使用刀片尺寸標準搭配:2寸(最大3寸)
過程描述
1.機械裝置將其從彈匣中取出，并將其發送到臨時表。
2.卸料機器人將切丁料移至塊體。定位過程。
3.上料機器人將切丁料移動到清洗平臺進行清洗和干燥過程。
4.卸料機器人將清洗干燥后的物料送到臨時工作臺。
5.機器人把切丁的材料送到雜志社。
案例分享
系統組成項目單元說明書
加工尺寸： Φ300mm
工作平臺尺寸 ：Φ350mm
x軸工作行程： 500mm
切割速度：0.05 ~ 400mm/秒
分辨率： 0.0001mm
y軸工作行程 ：650mm
分辨率： 0.0001mm
重復定位精度 ：0.001 / 310mm
z軸工作行程 ：60(2寸刀片)mm
分辨率： 0.0001mm
Θ-axis旋轉角度：360度
主軸功率： 2.4kw*2臺
轉速 ：5000 ~ 60000rpm
電源v：3p 220v (50 ~ 60hz)
整機功率 ：8kw
動力氣壓： 0.6 ~ 0.68mpa
耗氣量： 250L/min
節水用水量：6.5L/min
冷卻水消耗量： 2.5L /min
外形尺寸 ：1262*1704*2023mm
機器凈重 ：19kg
其他的描述
可選的設備
1.葉片損傷檢測功能;
2.自動設定功能;
3.切丁視覺功能;
4. 使用3寸切丁刀。
普通8寸工作平臺只能放2pcs材料。
SDS1000/ADS2000配備12英寸塊。每次可放置4件材料。
1.減少加載次數;
2.滿足較大尺寸的產品;
3.提升8%以上的效率。
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估！------
基板分板機宇順力多年的專業分板機設備全球供應商◆蘇州東莞宇順力專業設計,生產及銷售:PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
基板分板機蘇州東莞宇順力分板機設備主要應用于：基板分板機通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板，F(xiàn)R4 PCB，F(xiàn)R6 PCB，柔性線路板(FPC)，軟硬板，鋁基板，銅基板裂片機，LED燈條等等
蘇州市宇順力電子有限公司
華南地址：（總部） 廣東省東莞市涌頭村山泉路十號
電話/TEl：0769-88087410
劉小姐咨詢電話： 13862072520
華東地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）
電話/TEl：0512-62751429
曹先生咨詢電話：13450659407
郵箱/Mail：seles@hk-yush.com
經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機 錫膏絲印機 焊錫印刷機 在線/離線選擇性波峰焊 V切割機 PCB引線切割機 V切機 清洗機
井字形分板機 多刀分板機重量150KG基板分板機LED燈條分板機分切機切割機割板機
干冰清洗機重量50KG模具清洗機PCBA清洗機模塑膠毛刺清洗機波峰焊清洗機汽車發動機清洗金屬件油污清輪胎清洗高端電源清洗
走刀式分板機 pcb板鋁基板分條機 電路板裁板機 桌面式電動分板機 東莞 深圳 廣州
走刀式分板機 pcb板鋁基板分條機 電路板裁板機 桌面式電動分板機 東莞 深圳 廣州
鑼板機 離線式pcb分板機 電路板PCBA鑼板機生產廠家 曲線式PCB分板機 東莞 廣州 深圳 長安
鑼板機 離線式pcb分板機 電路板PCBA鑼板機生產廠家 曲線式PCB分板機 東莞 廣州 深圳 長安

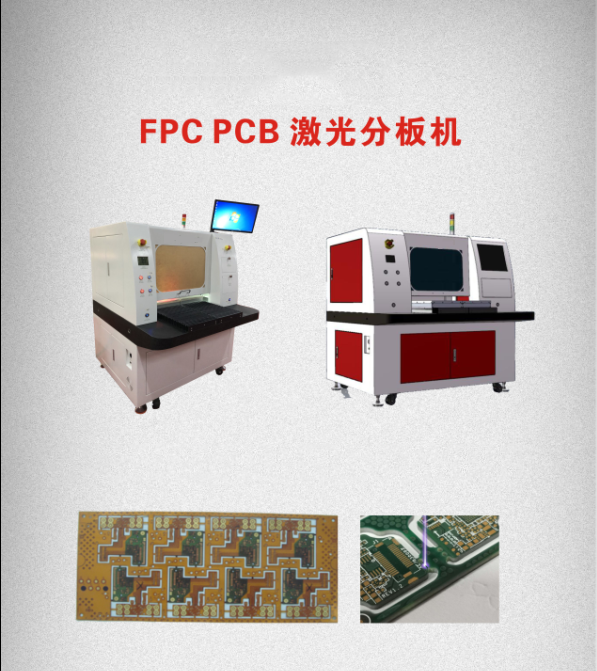

杭州 廣東PCB激光切割機 fpc電路板分板機 pcb激光鉆孔機 郵票孔PCB割板機 鋁板割板機N槽割 板機
